LKNB-22016SX型便攜攝像充電式交流磁粉探傷儀

WIFI無線直連，實時拍照、錄像

便攜攝像充電式交流磁粉探傷儀,山東便攜式交流磁粉探傷儀

儀器概述

LKNB(GN)-22016SX型便攜式逆變磁粉探傷儀采用電池供電，特別適合高空作業、鍋爐、壓力容器內部結構的磁粉探傷，省去了工作時設置交流電源的麻煩，提高了工作時的安全系數。并配有作業儀器包，可攜帶磁粉耗材、電源等，使用方便。

該儀器配有攝像單元，可在整個探傷過程中進行錄像或拍照。

該儀器符合JB/T 7411-2012《無損檢測儀器 電磁軛磁粉探傷儀技術條件》標準要求。

技術參數

便攜攝像充電式交流磁粉探傷儀,山東便攜式交流磁粉探傷儀

1、靈敏度：A型標準試片15%刻槽顯示清晰

2、提升力：交流/逆變：7 kg (68N)

3、探頭間距：35～210mm(間距范圍可調)

4、磁軛探頭：體積：48×150×180（mm） 重量:1.6kg

5、主機：

LKNB-22016SX型 體積：58×96×150（mm） 重量: 1.0kg

LKGN-22016SX型 體積：58×96×210（mm） 重量：1.5kg

6、工作電流：2.5A±0.2A

7、探頭光源照度：

白光強度：≥2000LUX  黑光輻照度：≥6000μW/cm2

8、探傷工作時間：

LKNB-22016A型  6～7小時, LKGN-22016A型  12～14小時

8、電壓：14.8V   電池容量：6000mAh/12000 mAh

9、攝像頭像素：500萬

操作說明

1、交流探傷：將磁軛探頭直接連接交流電源線，并插入AC220V電源孔，將探頭置于工件上，在被檢工件上噴灑上磁粉或磁懸液，點動探頭開關即可進行交流探傷（注：交流探傷時，無法使用拍照和錄像功能）。

2、逆變探傷：將探頭與主機用連接電纜連接好，按下電源工作開關，然后將探頭置于工件上，在被檢工件上噴灑上磁粉或磁懸液，待逆變指示燈由紅燈亮轉變為綠燈亮且閃爍時，方可點動探頭開關即可進行逆變探傷。（逆變探傷效果與交流探傷效果等同）

3、磁化時間，按每次工作2～3秒、休息1～2秒的工作節拍工作。通電時產生的沖擊電流有利于磁懸液中磁粉的移動及缺陷的顯示。

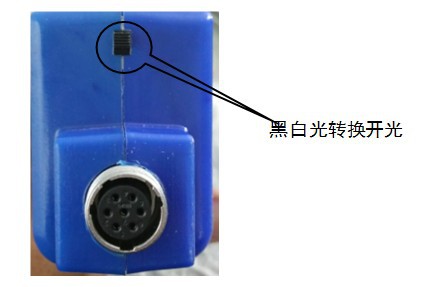

4、黑白光切換，探傷前請根據磁粉類型選擇好光源。轉換開關如下圖：

監視器的使用（三星NOTE4定制，專屬工業外套，5.7超大屏幕，高清顯示）

1、磁探儀上電，儀器探頭連接好，攝像頭即開始工作；

2、監視器：設定→WLAN，掃描，選擇SSID為“LKNBxxxxxxxx”并連接，xxxxxxxx為生產編號后八位,出廠密碼為12345678；

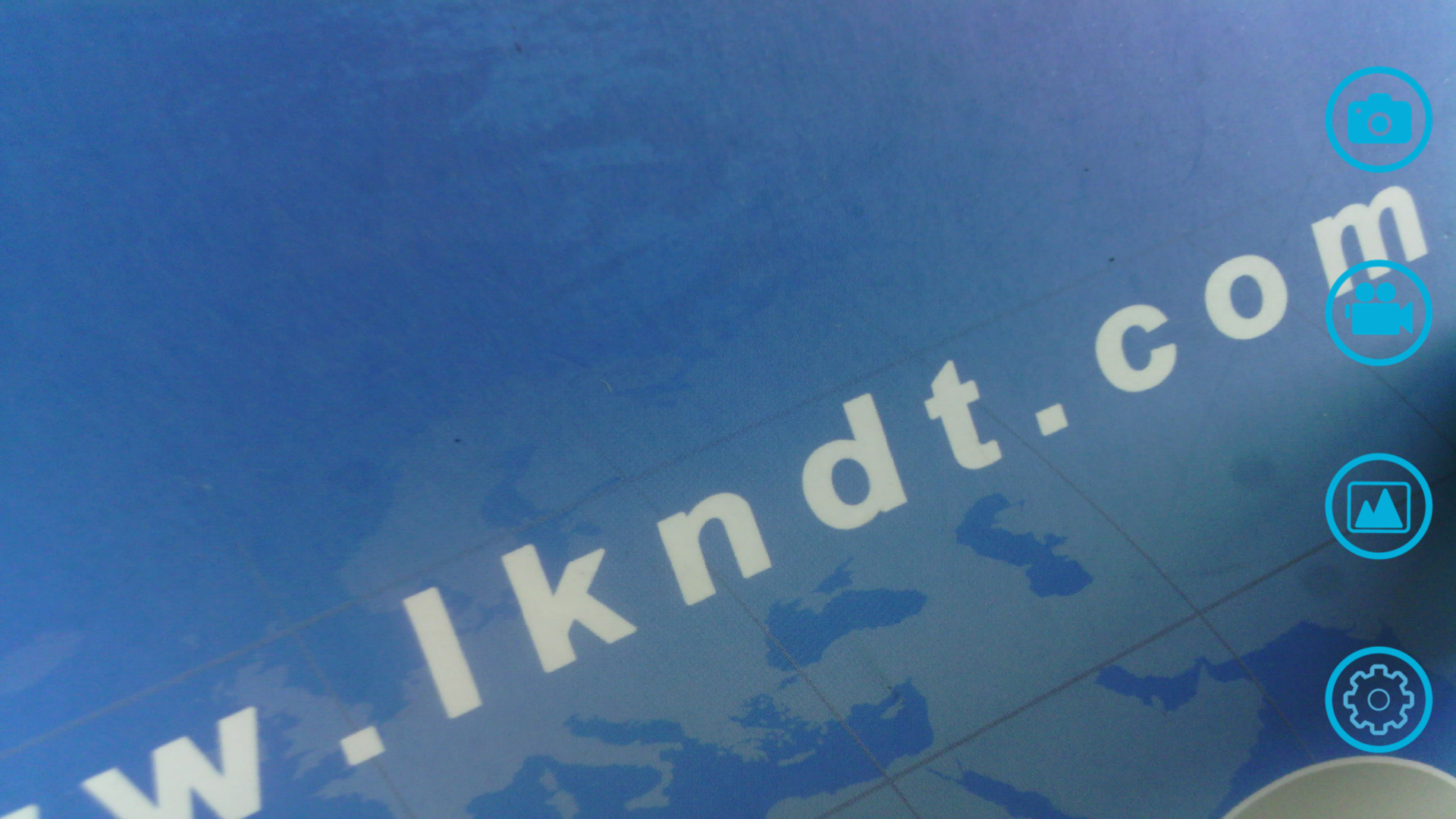

3、監視器：點擊：視頻WIFI軟件，如WIFI連接正常，則有視頻顯示；如下圖：

右側排列圖標功能為：“拍照”“錄像”“查看”“設置”。

①、“拍照”鍵 進行拍照并存到監視器；

②、“錄像”鍵啟動“磁軛錄像”功能，并存到監控器，再按一次，則停止錄像；

③、點擊“查看”，可進入圖片與視頻的保存位置，可以查看拍照的圖片和視頻；如下圖：

④、“設置”鍵可重新設置SSID、密碼、圖片分辨率等。不建議用戶進行更改；

4、注意：

①、視頻和照片存放于：我的文件→設備存儲→DCIM目錄中。也可以從這個目錄對視頻或照片進行回放或刪除；

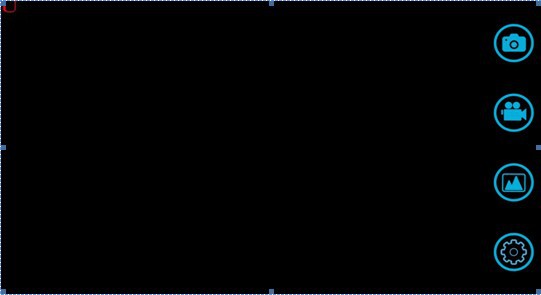

②、如背景變黑、畫面停頓或出現如下畫面時，請退出視頻WIFI軟件，拔掉儀器一端連接線，稍等5s重新連接，然后重復“3、監視器”步驟；

5、如顯示卡頓，請清理監視器，釋放更多的運行內存；

6、如監視器死機，請關機重新啟動監視器；

7、視頻WIFI軟件為預裝程序，請不要卸載，否則要寄回重新安裝。

裝箱清單

D型磁軛探頭            1只
主機                      1臺
輔助工具                 1套
交流電源線              1條
主機探頭連接電纜      1條
充電器                   1個
腰 包                     1個
隨機文件（說明書、保修卡、合格證） 1份
儀器箱                   1個
監視器              1套

濟寧魯科22016系列磁粉探傷儀選型表
